Exportfunktionen (Baugruppe)

STEP​

exportStep

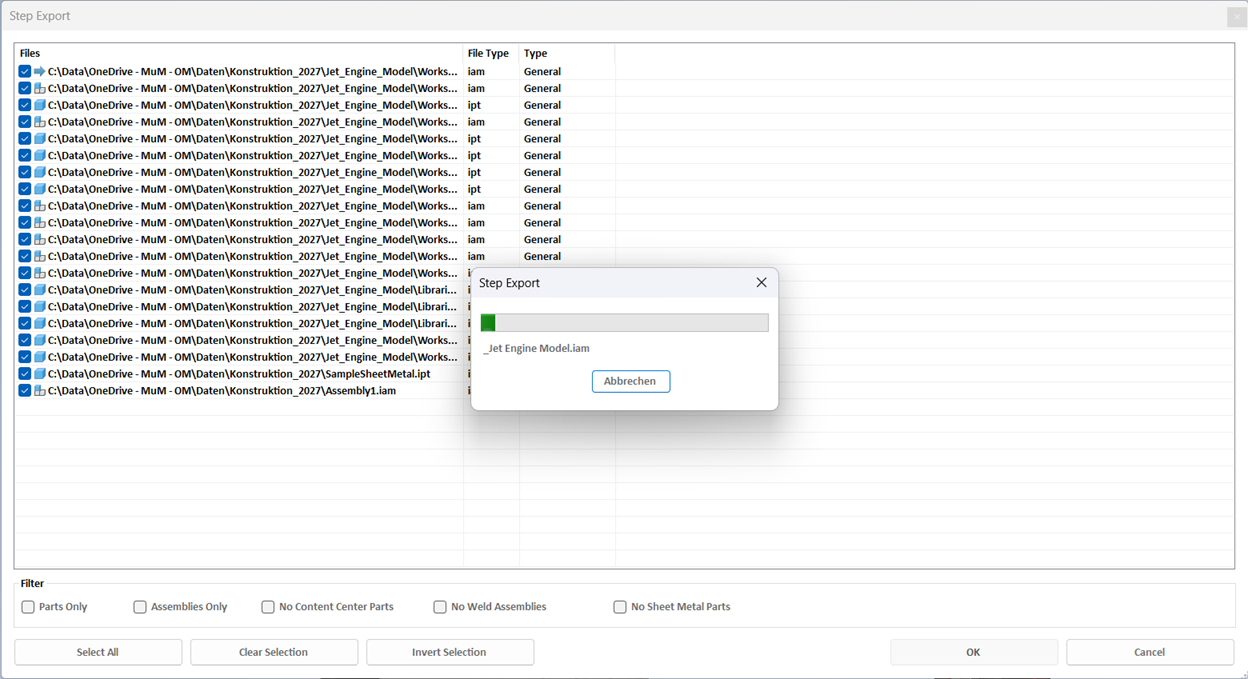

Die STEP Export Funktion im Baugruppenmodus listet alle Bauteile und Unterbaugruppen der aktiven Baugruppe in einem Dialogfenster auf. Die ausgewählten Dateien werden mit der Schaltfläche "Konvertieren" als STEP Dateien exportiert.

Das Programm verwendet dazu die benutzerdefinierten Einstellungen zum STEP Export. Standardmässig werden die STEP Dateien unter dem gleichen Dateinamen gespeichert wie die Originaldateien. Mit dem Namensgenerator können aber auch andere Dateinamen generiert werden die z.B. iProperty Werte aus der jeweiligen Modelldatei enthalten. Es können drei getrennte Namenskonfigurationen für jeden Dateityp definiert werden und bei Aufruf der Schaltfläche "STP 1", "STP 2" und "STP 3" wird jeweils die entsprechende Konfiguration verwendet.

Dateien in der Liste können den Schaltflächen Alle Selektieren, Selektion Aufheben und Selektion Umkehren selektiert werden. Die Liste unterstützt auch die Windows-üblichen Tastenkombinationen für Mehrfachselektion (Umschalttaste + Klick, Strg + Klick, Strg + A).

Der Dialog wird mit "Abbrechen" geschlossen.

PDF, DWF, DXF​

exportAssemblyFunctions

Die Baugruppen Konvertierfunktionen für PDF, DWG und DXF verwenden den gleichen Dialog wie die Baugruppen Druckfunktion. Es können mehrere Exportfunktionen unabhängig voneinander aktiviert werden. Die ausgewählten Dateien werden im selben Arbeitsgang ausgedruckt und in die aktivierten Neutralformate exportiert.

Es können drei getrennte Namenskonfigurationen für jeden Dateityp definiert werden. Die Schaltflächen "1", "2" und "3" neben PDF, DWG und PXF bestimmen jeweils welche der Namenskonfiguration verwendet wird.
